Especificación del Camión

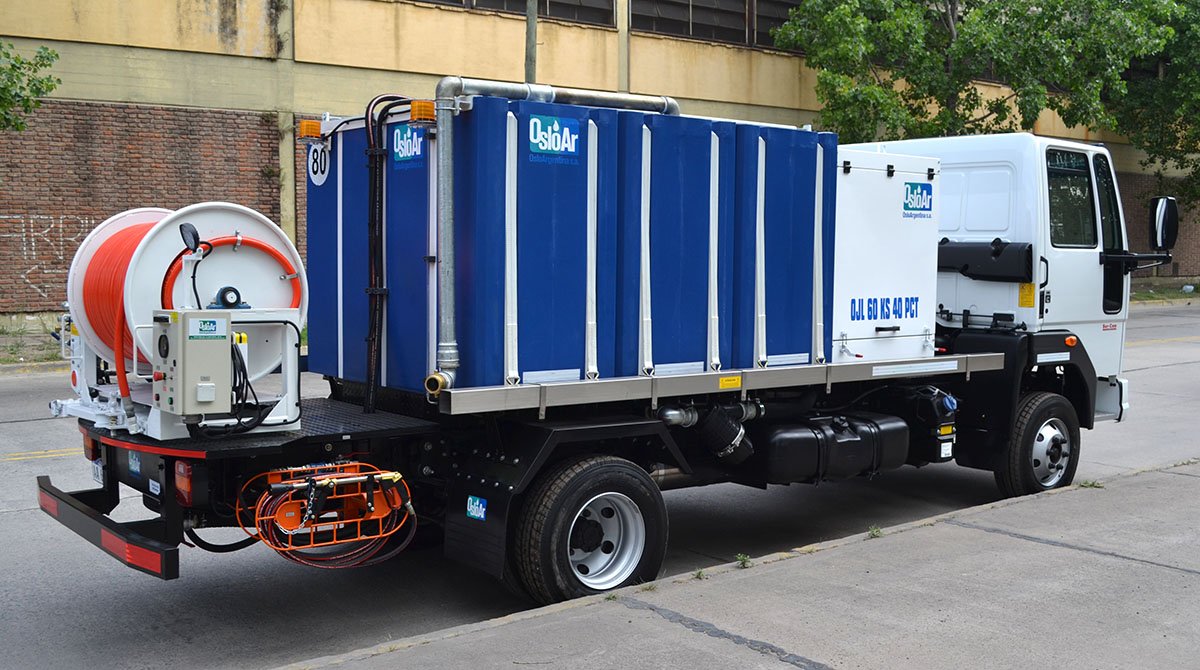

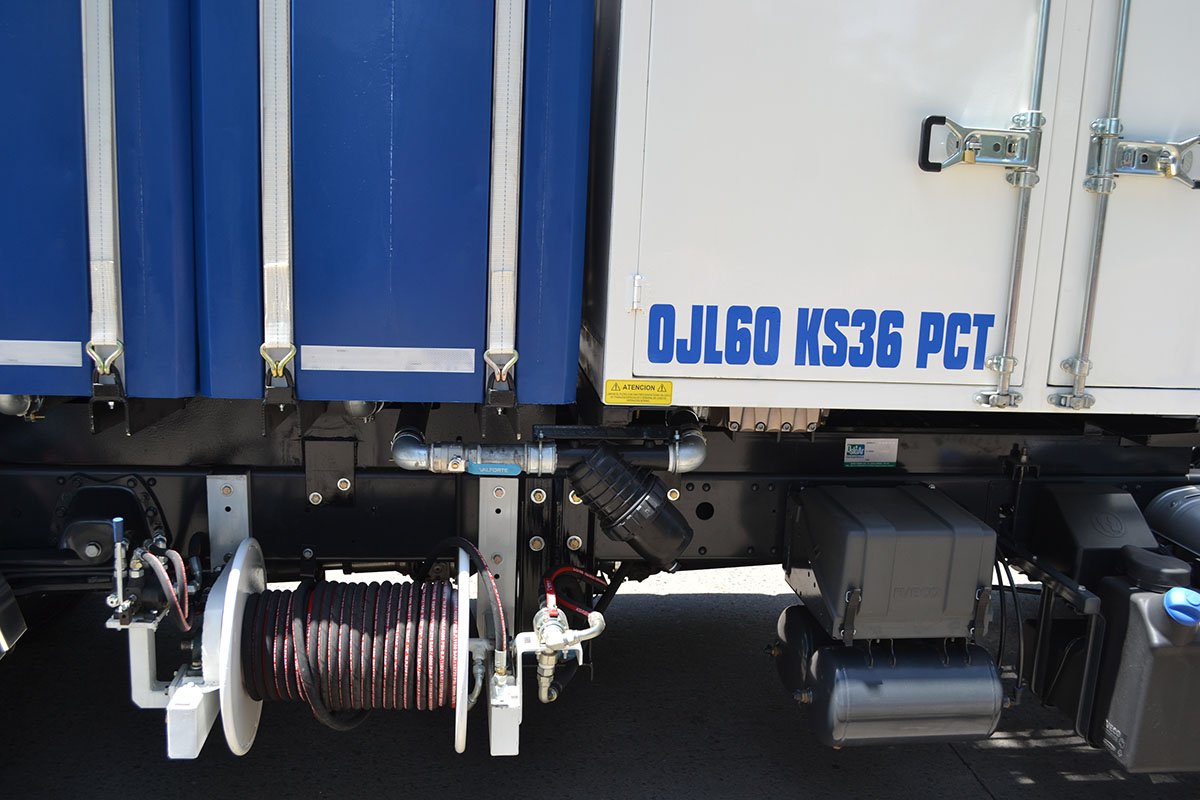

Equipo desobstructor de conductos cloacales, por medio de chorros de agua fría de alta presión, marca OSLO modelo OJL 60 KS 36 PCT (Industria Argentina).
El equipo es apto para desobstrucciones en conductos de hasta 900 mm. en longitudes máximas de 150 metros.
Especificación del Equipo

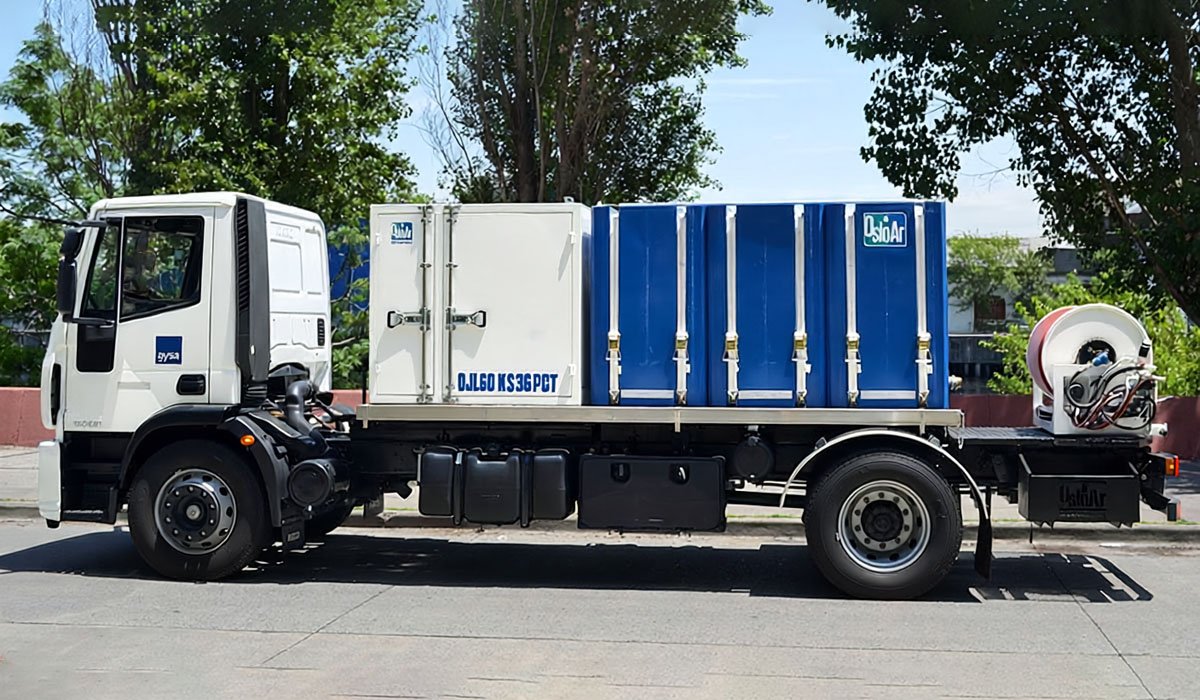

Tanque de Agua
El almacenamiento de agua es en tres mochilas rectangulares de polietileno de media densidad con inhibidores de radiación ultravioleta y fondos rebordeados, construida con sistema de rompeolas interno, de una capacidad de 2000 litros cada una, interconectadas entre si brindando al equipo una capacidad total de 6000 litros de agua o bien con 4 mochilas de 1500 litros de iguales características.
El tanque cuenta además con una válvula esférica para el vaciado y una válvula esférica en la admisión de la misma para realizar tareas de mantenimiento en la bomba con el tanque cargado:
- Indicador de nivel a la posición de operación en la parte trasera del vehículo.
- Conexión para estanque auxiliar de agua.
- Mochilas de fácil reemplazo en caso de roturas.
- Escotilla individual para el ingreso de operador para tareas de mantenimiento y limpieza.
- La carga de agua se realiza por el lateral del camión, teniendo filtro de agua para tanque y bomba de alta presión, ubicada menos de un metro de distancia de la calzada.
- Visor de nivel de agua y sensor de nivel.
- Bastidor diseñado especialmente para los tanques, sistema de transmisión y carreteles de manguera, independiente del chasis del camión.
Caja de Transferencia
El equipo cuenta con una caja de transferencia TER cuya misión es transmitir la potencia y par motor tanto al tren de rodaje como a la bomba de alta presión del equipo desobstructor en forma alternada pudiendo acoplarse o desacoplarse a voluntad del operador, pudiendo ser tanto en forma manual o neumática.
La colocación de dicho elemento no invalida la garantía oficial que entrega la terminal automotriz sobre los componentes originales del camión.

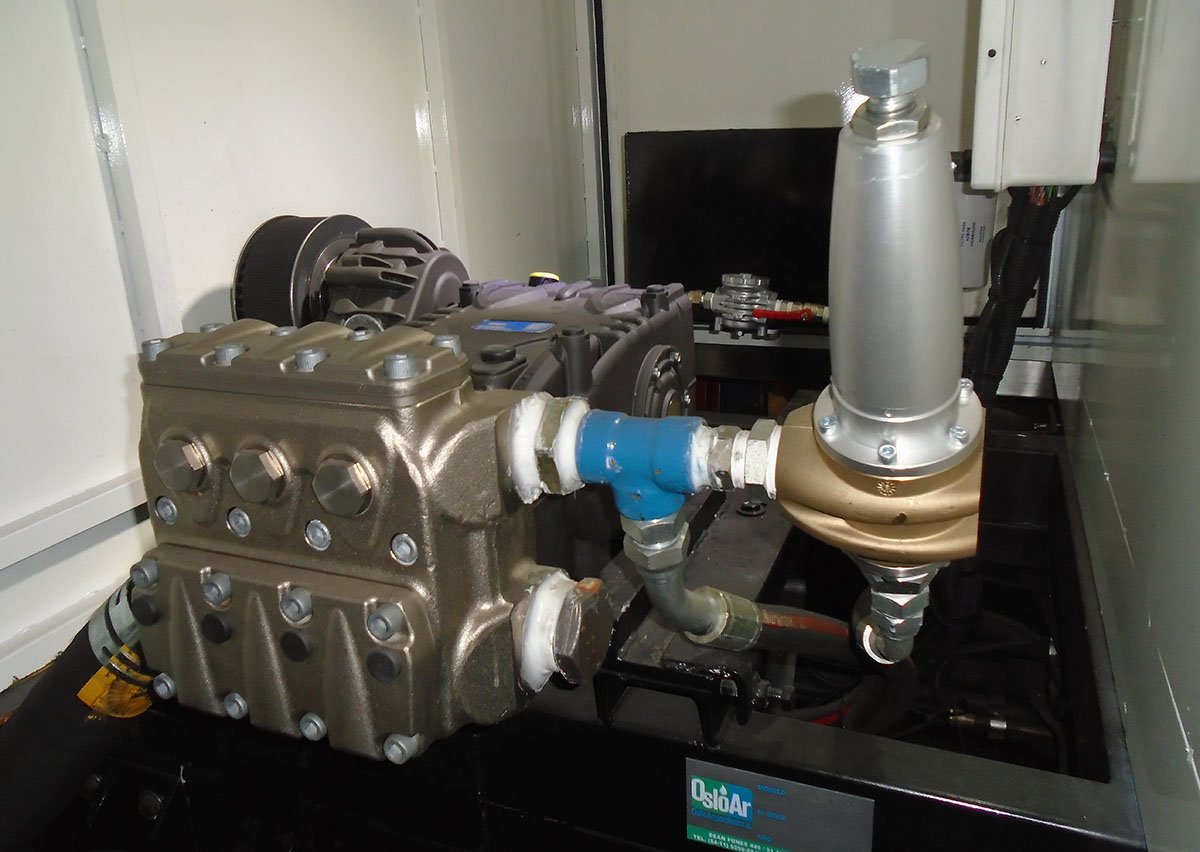

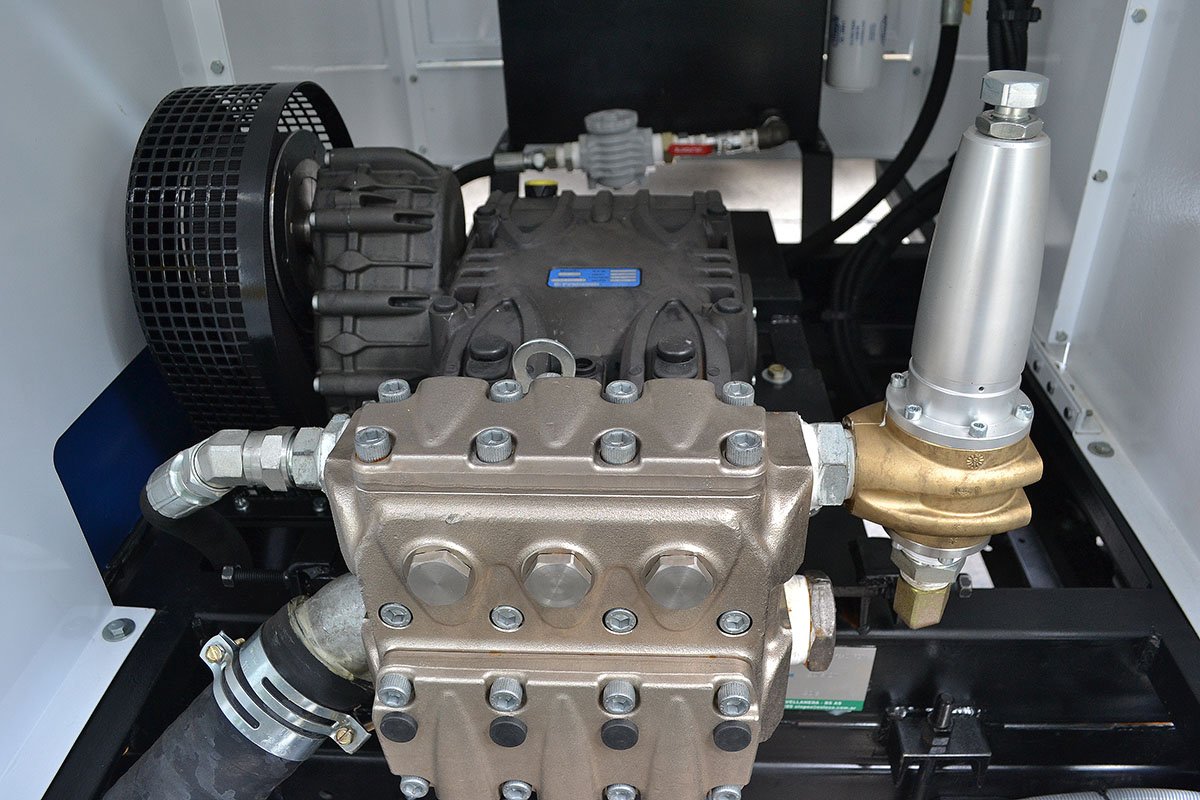

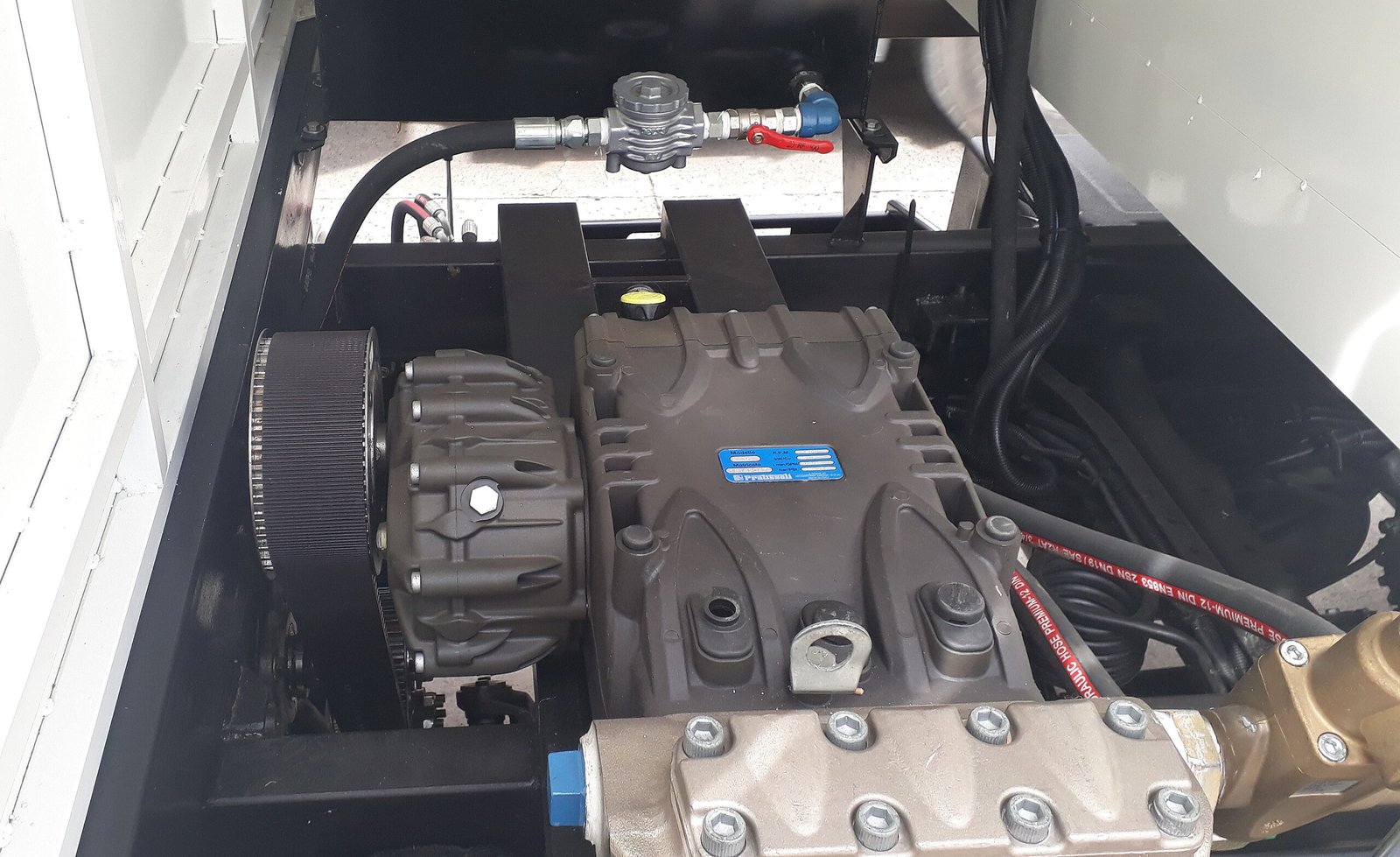

Bomba de Agua
- De impulsión de agua de tipo alternativo de simple efecto, con una presión de 140 a 160 BAR y un caudal de 180 a 270 Lts./min.
- Posee una válvula de alivio automática que actúa ante una emergencia para proteger al equipo y al operador

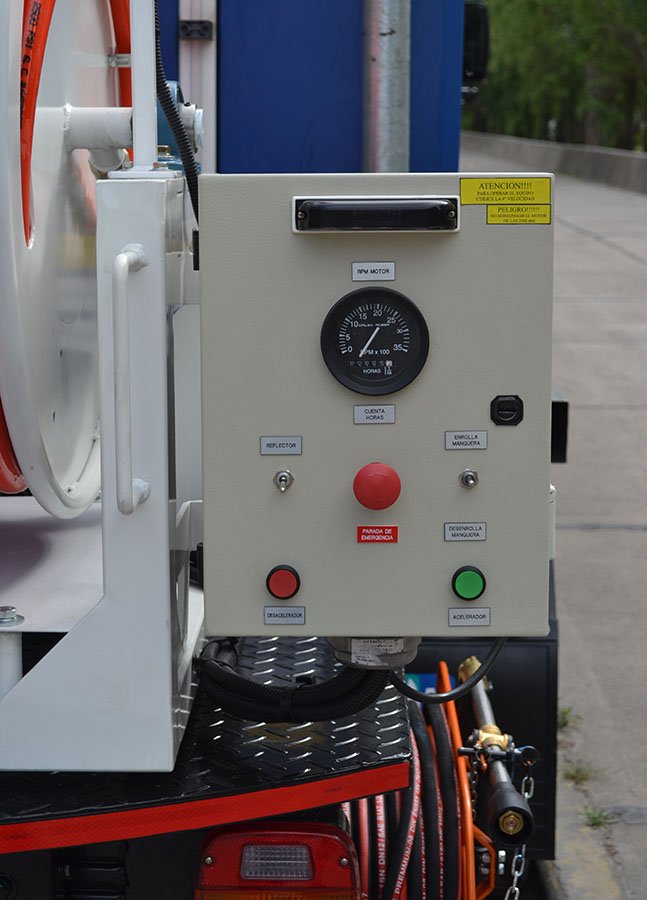

Panel de Control
- Taquímetro o tacómetro
- Cuenta horas
- Llave de baliza
- Manómetro de presión de agua
- Comando eléctrico de acelerador del motor
- Enchufe para reflector de mano,
- Reflector de mano
- Reflector de posición de trabajo
- Conjunto fusibles eléctricos
- Comando eléctrico a distancia de giro de carretel principal nivel estanco (IP 65)
- Pulsador de parada de emergencia
- Acople rápido de pistola de hidrolavado
- Llaves de luces, instrumentos, balizado
- Válvula esférica comando manguera desobstructora principal y auxiliar
- Válvula oleohidráulica comando giro carrete
- Válvula oleohidráulica reguladoras velocidad del carrete
- Corta corriente general. Pulsador de parada de emergencia
- Cuenta metros electrónico

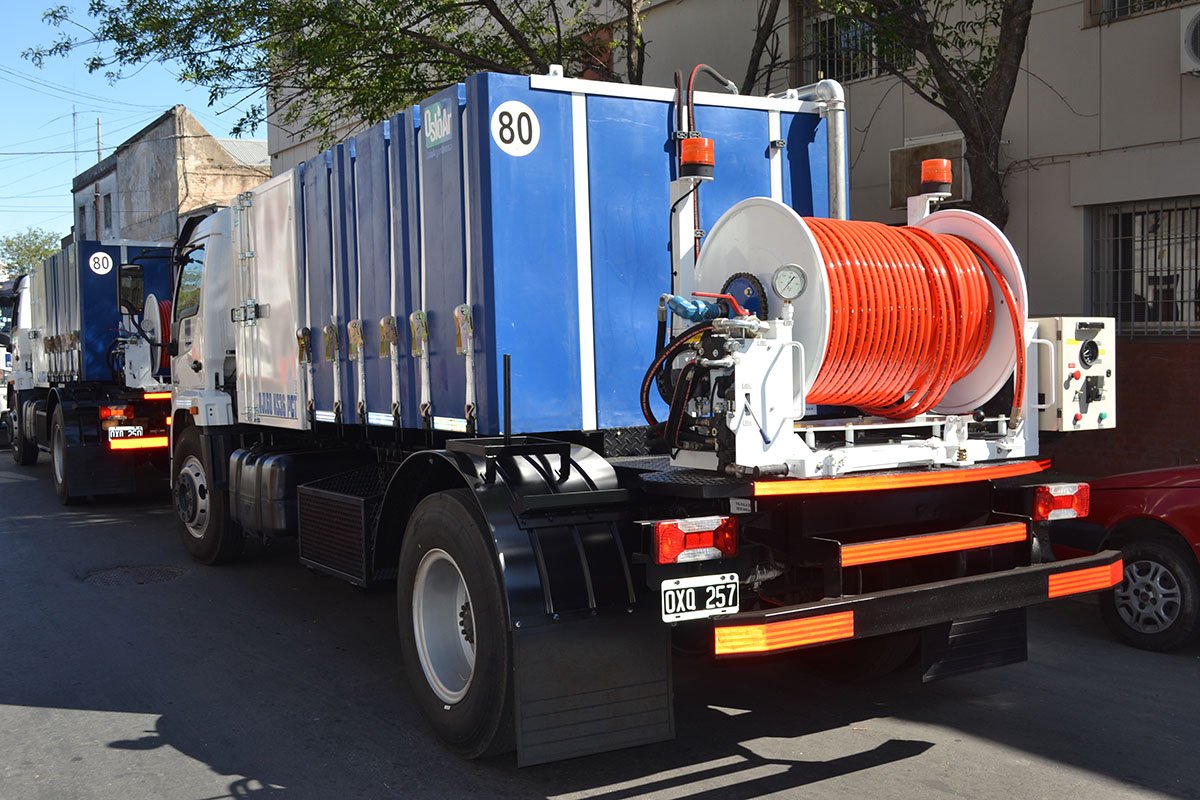

Carreteles Porta Mangueras
PRINCIPAL
- Montado en forma transversal al chasis.
- Tiene un movimiento articulado hasta 180° de accionamiento hidráulico.
- Se encuentra en la parte posterior del equipo en el centro del tanque.
- Diseñado para soportar la presión de trabajo sin inconvenientes.
- Su capacidad no inferior a los 180 metros de manguera de diámetro 3/4”, de alta presión.
- Accionado por un motor hidráulico de 250 cc, con válvula reguladora de velocidad de giro del carretel que permite el movimiento de giro del mismo en ambos sentidos (izquierdo, derecho y neutro) y que acepta su uso en forma manual. El carretel posee una bomba de engranajes de desplazamiento positivo de 11 cm3/rev. Cuenta además con un devanador con guía manual de manguera.
SECUNDARIO
Este es solamente para uso domiciliario, y se encuentra en la parte posterior del camión sobre el carretel principal. Es de idéntica construcción que el anterior, salvo que almacena hasta 150 metros de manguera de diám. 1/2” y su accionamiento es hidráulico.
Mangueras
PRINCIPAL
1 rollo de 152.40 metros de manguera especial para equipo desobstructor, diám. 3/4” o 1″, marca PIRANHA -HOSE, origen USA, modelo SPOR-12/16 Slitter, reforzada internamente con una malla tejida de alta resistencia y recubierta con una capa de poliuretano resistente al ataque químico, la abrasión y los hongos.
- Peso por metro lineal sin acoples: 420 grs.
- Temperatura de operación: entre -40º C y 50º C.
- Presión máxima de trabajo: 175 kg/cm2 (2500 PSI)
- Presión mínima de reventado: 437 kg/cm2 (6250 PSI)
- Mínimo radio de curvatura: 125 mm.
- Espesor total de las 3 capas protectoras: 10,92 mm.
SECUNDARIA
Para servicio domiciliario se provee 50 metros de manguera construida en goma y tela, con malla de acero y responde a las siguientes características: Diám. 1/2”.
- Peso por metro lineal: 740 grs. – Tipo SAE 100 R2 AT.
- Temperatura de operación: -40ºC +93ºC.
- Presión máxima de trabajo: 242 Kg./cm2 (3.500 PSI).
- Presión mínima de reventado: 966 Kg/cm2 (14.000 PSI).
- Mínimo radio de curvatura: 178 mm.
Gabinete Protector de Bomba
El equipo delante del tanque de agua contará con un gabinete que protege al sistema de transmisión y a la bomba de agua de alta presión.
Dicho gabinete será fabricado en chapa de hierro y diseñado para un fácil mantenimiento preventivo y correctivo de la unidad. Contará con un estante intermedio para la guarda de herramientas medianas tales como conos de señalización; iluminación interior para la operación en horarios nocturnos y/o con dispositivos para la guarda de dichas herramientas.
En los costados del tanque cuenta cajones y/o bandejas para herramientas.
Accesorios y Repuestos
- Porta rueda de auxilio
- Dispositivo para guarda de manguera de carga de agua
- Dispositivo porta hidrante dentro del gabinete/cabuchin
- Dispositivo porta conos de señalización
- Señalización reflectiva en la unidad según legislación vigente
- Señalización precautoria de partes en movimiento
- Devanador manual de manguera de alta presión
- Alarma sonora marcha atrás y nivel de tanque de agua
- 1 Tobera penetradora con eyectores posteriores a 15º
- 1 Tobera desobstructora con eyectores a 15°
- 1 Tobera desobstructora con eyectores a 35°
- 1 Tobera desobstructora con eyectores a 45°
- 1 Tobera granada de 3/4”
- 1 Tobera desobstructora de ½”
- 1 Columna hidrante de una boca con llave
- 10 Metros de manguera de incendio de diám 2, 1/2” con sus respectivas uniones de bronce, para alimentación de agua al tanque
- 1 Reflector fijo de trabajo en la parte trasera
- Balizas giratorias con lámparas LED montadas en el equipamiento
- Canastos de herramientas
- Cajas y compartimentos de herramientas
- 1 Reflector de mano

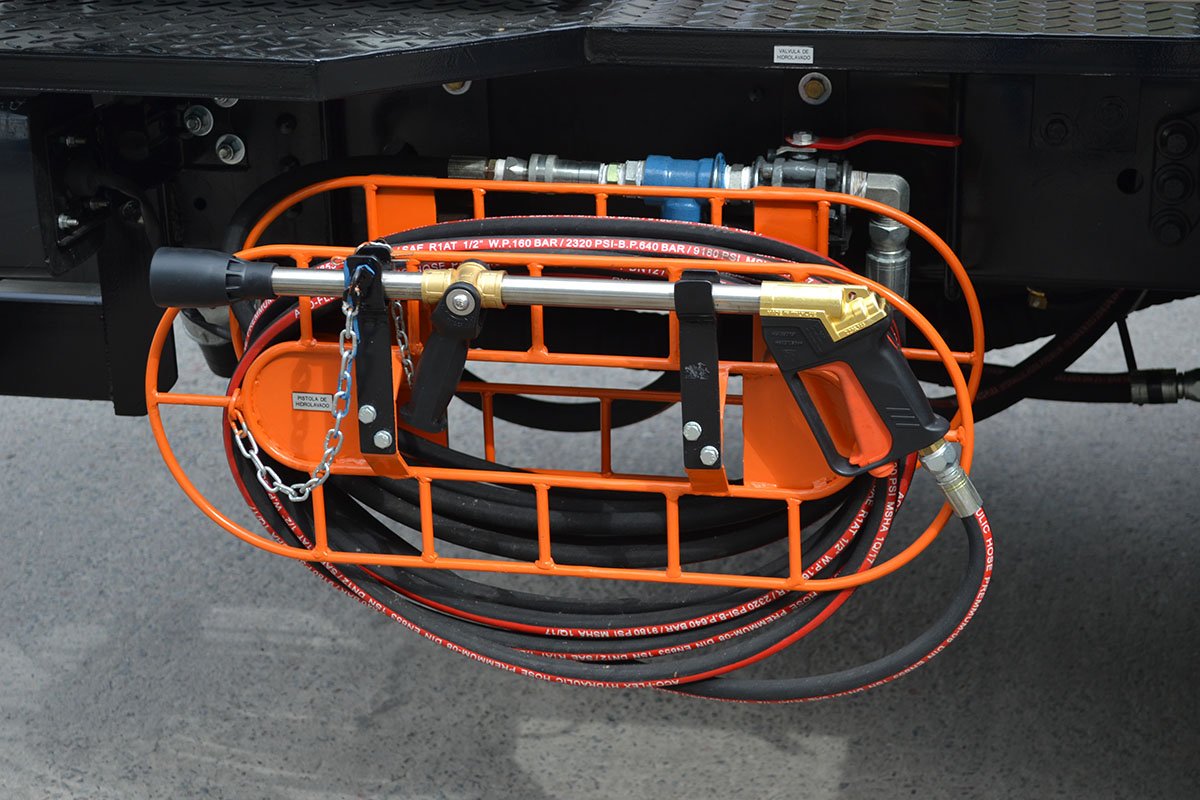

- Pistola de hidrolavado con 10 mts de manguera
- Acople rápido para uso de pistola de hidrolavado
- Manual original de la bomba y despiece
- Manual de operación y mantenimiento del equipamiento
